This article describes the correct method for certifying duplex ST to ST multimode links using the CertiFiber Pro. This method meets the Encircled Flux launch requirements of ANSI/TIA-526-14-C and IEC 61280-4-1:2010. Wie bei allen Glasfasertests ist die Inspektion eine entscheidende Komponente für eine erfolgreiche Zertifizierung. Ohne Inspektion können Sie die installierten Anschlüsse beschädigen. Das CertiFiber Pro verfügt über eine USB-Kameraoption für die Inspektion von Endflächenanschlüssen. Benutzer werden dazu ermuntert, deren Vorteile zu nutzen. Additionally, the CertiFiber Pro with the USB camera option can automatically grade a fiber end face to IEC 61300-3-35 Ed 2, in around one second. Verschiedene Tipps sind verfügbar, einschließlich APC und MTP.



Bevor Sie mit dem Test fortfahren, stellen Sie sicher, dass der korrekte Testgrenzwert für Ihr CertiFiber Pro konfiguriert ist. Wir können Ihnen nicht sagen, welchen Testgrenzwert Sie wählen sollten, da bei der Vielzahl der Kabelhersteller, die Garantien anbieten, oftmals strengere Anforderungen als die in ANSI / TIA und ISO / IEC-Standards gefundenen Anforderungen vorkommen. In this example, we shall use ANSI/TIA-568.3-E as our test limit. Wenn Sie ISO / IEC-Grenzwerte oder herstellerspezifische Grenzwerte verwenden, ist die hier beschriebene Testmethode identisch. Wenn Sie keine 1-Jumper-Referenz zum Testen der installierten Verbindungen verwenden, kann dies zur Ablehnung Ihrer Garantieanwendung führen. Es könnte auch zu negativen Verlusten oder zu optimistischen Ergebnissen führen.

Testreferenzkabel (TRCs)
Wenn die TRCs schlecht sind, werden auch Ihre Testergebnisse schlecht sein. Es stellt die größte Menge an Supportanfragen dar. Der hier vorgestellte Vorgang enthält eine Methode zur Überprüfung Ihrer TRCs vor und während des Tests. Die Fluke Networks TRCs sind speziell auf Ihre Multimode-Quelle von CertiFiber Pro abgestimmt, um sicherzustellen, dass die Encircled Flux (EF) am Ende des Testkabels gemäß ANSI / TIA-526-14-C und IEC 61280-4-1:2010ist. Die EF-Konformität kann nicht garantiert werden, wenn keine EF-TRCs von Fluke Networks verwendet werden. Wenn die EF-Konformität nicht erforderlich ist, können Sie sich entscheiden, Ihre eigenen TRCs zu verwenden. Wenn Sie dies tun, müssen Sie einen Wickeldorn und eine nicht biegeunempfindliche Multimode-Glasfaser (BIMMF) verwenden. Die Verwendung von BIMMF mit einem Wickeldorn führt dazu, dass die Modi höherer Ordnung nur bis 1300 nm herausgenommen werden. Einfach ausgedrückt, werden 850 nm Verlustergebnisse sehr pessimistisch sein. Die Versorgung ohne BIMMF wird eine Herausforderung sein. Gewährleistungsausschluss.

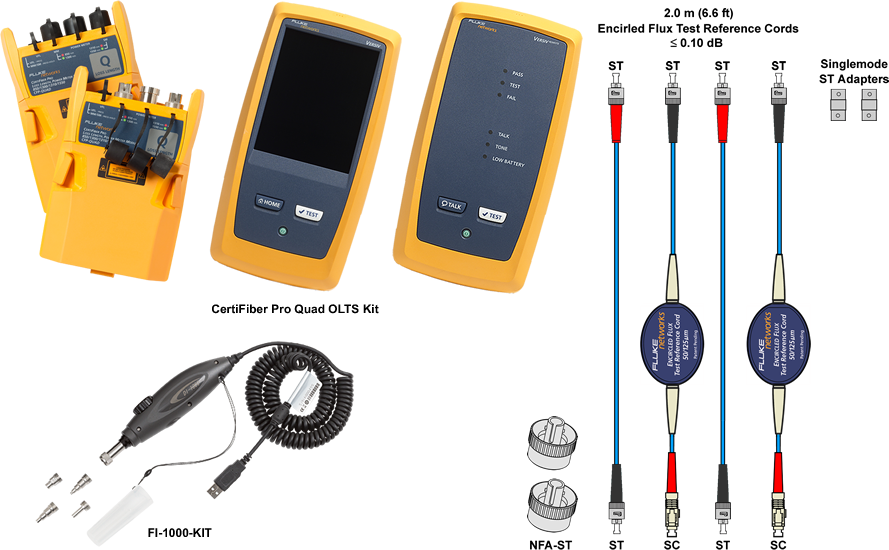

  • MRC-50EFC-SCSTKIT: Multimode Encircled Flux compliant test reference cord kit (2 m) for testing 50 µm ST terminated fibers (2 SC/ST, 2 ST/ST)
  • MRC-625EFC-SCSTKIT: Multimode Encircled Flux compliant test reference cord kit (2 m) for testing 62,5 µm ST terminated fibers (2 SC/ST, 2 ST/ST)

Einrichten Ihres CertiFiber Pro

  1. Tippen Sie auf PROJEKT > PROJEKT ÄNDERN > NEUES PROJEKT.
  2. Geben Sie einen Namen für Ihr Projekt „KB Article Example“ ein, gefolgt von FERTIGSTELLEN. (Es kann später bei Bedarf umbenannt werden)
  3. Wenn das Fasermodul eingesteckt ist, sehen Sie den folgenden Bildschirm:

    Wenn nicht, tippen Sie auf den Bereich unter Test Setup > Modul und wechseln Sie zu CertiFiber Pro.

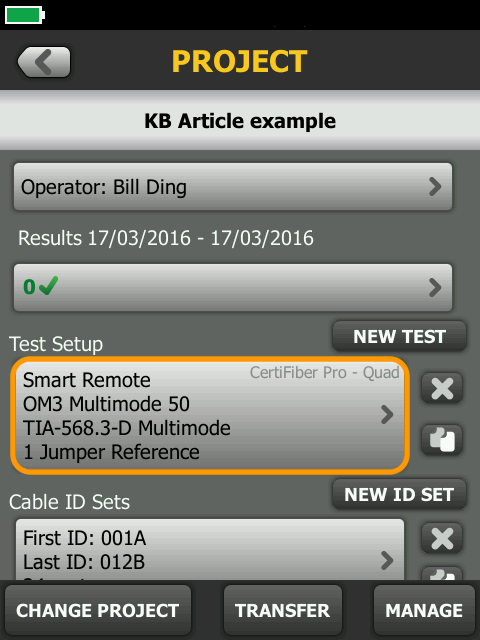

  4. Tippen Sie auf Smart Remote oben, um die folgenden Optionen zu sehen:
  • Testtyp: Dies legt die Art des Tests fest. Da wir eine Duplexverbindung testen, lassen Sie es auf Smart Remote eingestellt.
  • Bidirektional: Die Standards und die meisten Kabelhersteller erfordern dies nicht für Tests der Stufe 1. Überprüfen Sie Ihre Testspezifikationen.
  • Glasfasertyp: Dies ändert die Brechungsindexeinstellung, die verwendet wird, um die Länge der zu testenden Faser zu bestimmen.
  • Testgrenzwert: Es ist entscheidend, dass Sie das Testlimit, das Sie verwenden möchten, schriftlich festlegen. Es kann eine benutzerdefinierte Testgrenzwertanforderung für Ihre Installation geben.
  • Referenzmethode: Diese muss bei Verbindungstests für Garantieanwendungen auf 1 Jumper gesetzt werden. Dies kann sich auf Ihr Verlustbudget auswirken (Testgrenzwert).
  • Anschlusstyp: Set to ST, noting this has no impact on the outcome of the test results.
  • Nr. von Verbindungen/Spleißen: Dies wirkt sich direkt auf das Verlustbudget (Testgrenzwert) aus, das für Standards wie TIA und ISO verwendet wird, wobei das Verlustbudget auf der Anzahl der Verbindungen, Spleißstellen und Faserlängen basiert. Im Gegensatz zu DTX geben Sie einfach die Anzahl der Verbindungen und Spleiße ein, die in einem einzelnen Faserstrang vorhanden sind. CertiFiber Pro führt die Berechnungen für Sie basierend auf Ihrer Einstellung der Referenzmethode durch.

Festlegen der Referenzwerte
Die Hauptursache für negative Verluste/optimistisch aussehende Ergebnisse ist die Verwendung der 2 Jumper-Referenz. Das ist die Referenz, die unter Verwendung von 2 Jumpern und einem Einbauadapter bestimmt wird – siehe unten. Möglicherweise haben Sie das in den vergangenen 20 Jahren getan, aber diese Referenzmethode ist jedoch für das Testen installierter Verbindungen nicht korrekt.




Folgen Sie diesen Anweisungen und Ihre negativen Verluste werden der Vergangenheit angehören.

  1. Schalten Sie die Haupt- und Remotequellen ein. Lassen sie sich stabilisieren. Wenn die Instrumente am Standort Ihres Testbereiches sitzen, dauert dies normalerweise 5 Minuten lang. Wenn sich die Temperatur von der Stelle, an der sie gespeichert wurden, erheblich verändert hat, müssen sie sich länger stabilisieren. Wir werden die Quellen auf Stabilität während dieses Verfahrens überprüfen.
  2. Tippen Sie im HOME Bildschirm auf REF BESTIMMEN > ASSISTENZ AUSFÜHREN > WEITER.

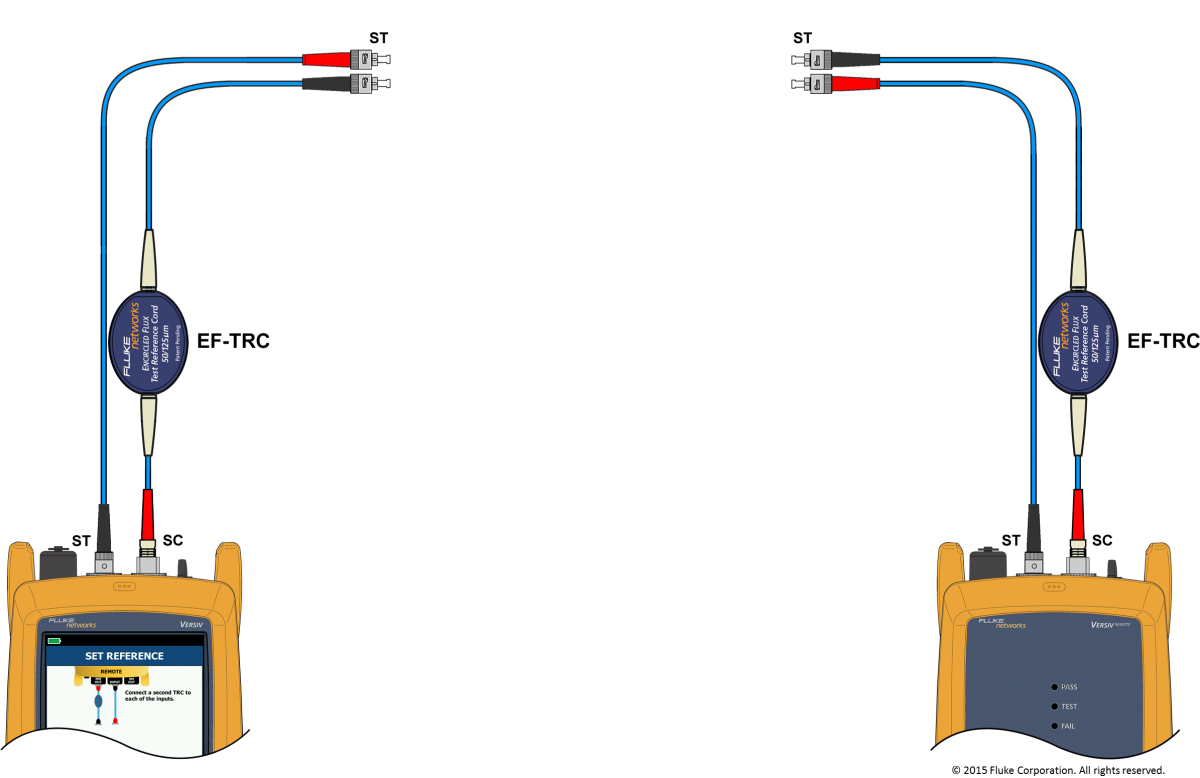

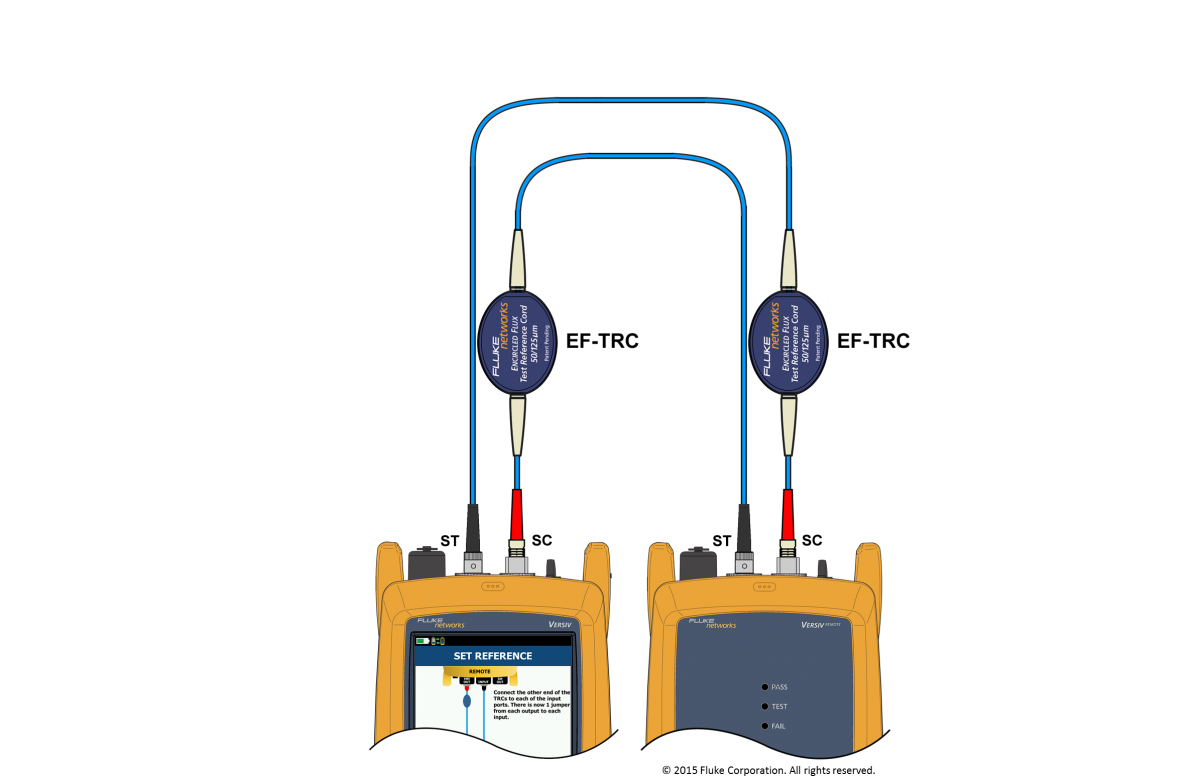

  3. Verbinden Sie die Haupt- und die Remotegeräte miteinander:
  4. Tippen Sie auf REFERENZ FESTLEGEN.

    (Wenn Sie folgende Warnung bekommen: Überprüfen Sie die Glasfaserverbindungen. Die gemessenen leistungspegel liegen außerhalb des erwarteten bereichs...... Tap OK > View Reference. Schauen Sie auf die Faser mit der niedrigeren Referenzleistung, wobei -27 dBm schlechter ist als -25 dBm. Inspizieren und reinigen Sie das TRC. Möglicherweise müssen Sie auch den Ausgangsanschluss Ihres Moduls reinigen. Sobald Sie damit fertig sind, drücken Sie auf HOME und beginnen Sie die Prozedur von vorn.)

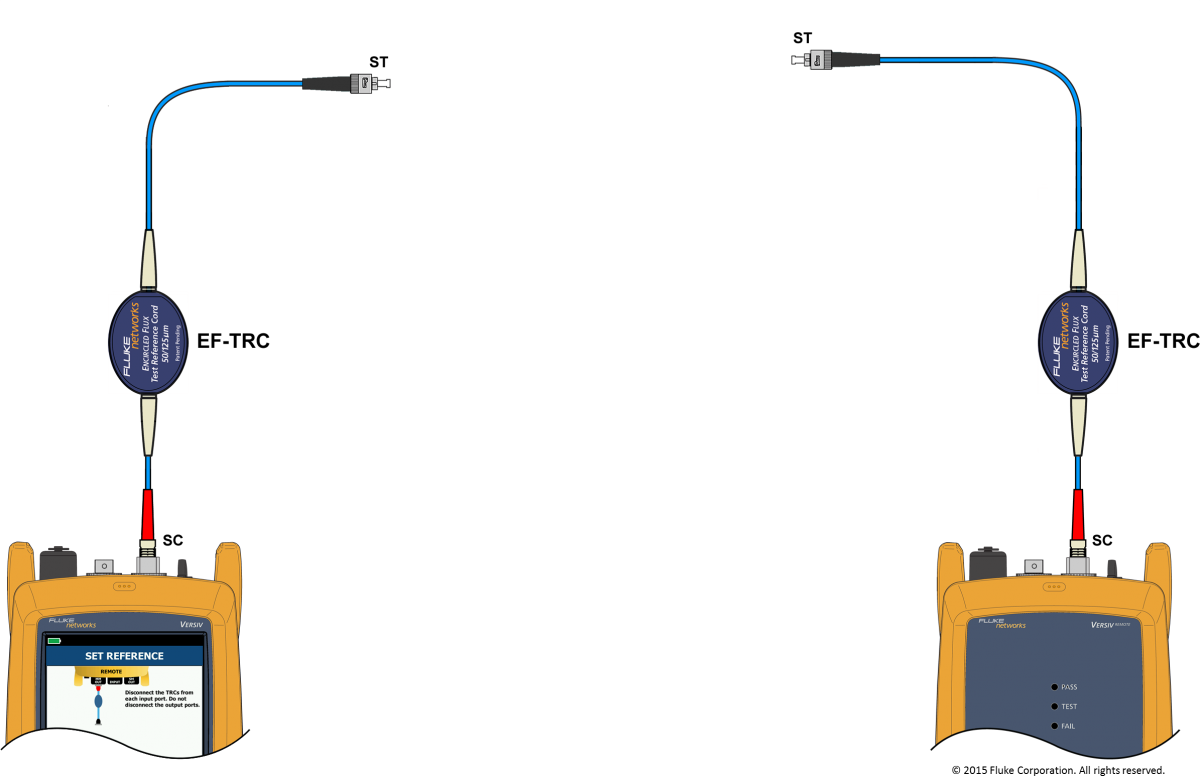

  5. Tippen Sie auf WEITER und trennen Sie die TRCs von den Eingangsanschlüssen (niemals von Ausgangsanschlüssen aus abtrennen)


  6. Tap NEXT and insert your known good ST to ST TRCs into the INPUT ports:

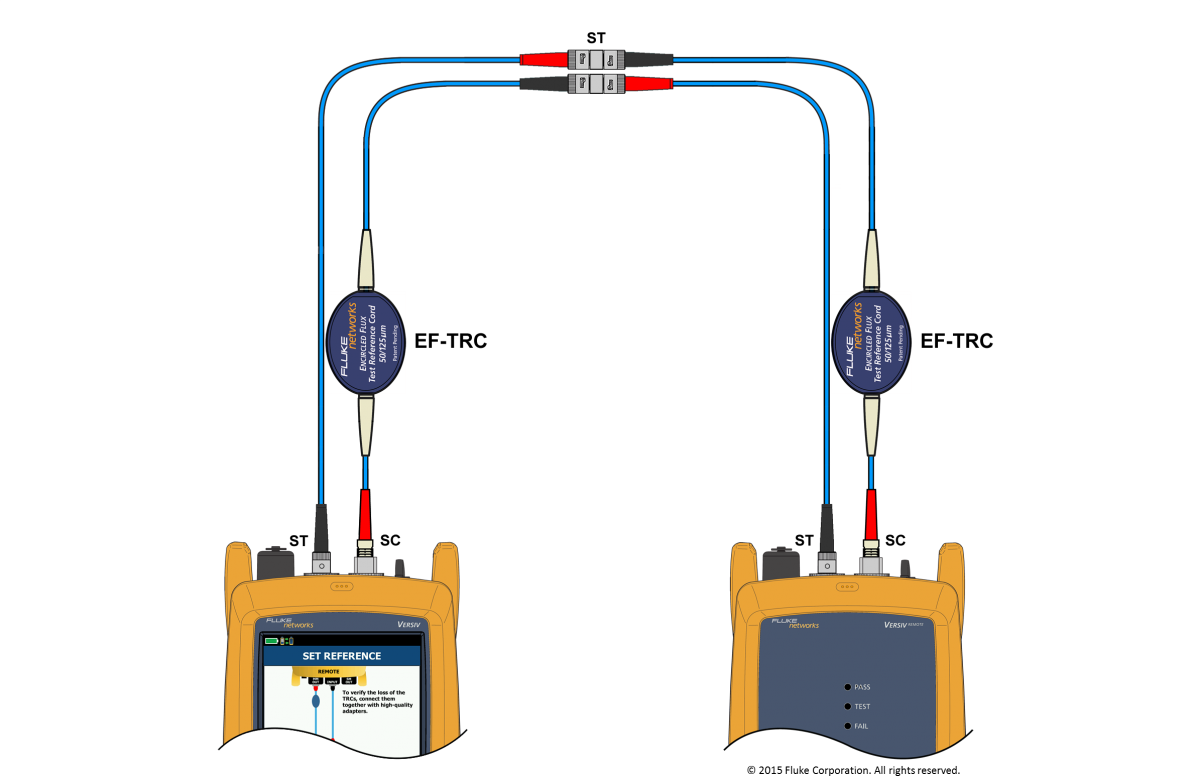

  7. Tap NEXT, then join the main and remote together using singlemode rated bulkhead adapters. (Singlemode rated bulkhead adapters typically provide better alignment)

  8. Tippen Sie auf WEITER > TRC Verifizierung um die Leistung der TRCs zu überprüfen.
  9. Das Ziel für Multimode ist es, besser als 0,15 dB zu sein. Verluste größer als 0,15 dB werden sich negativ auf die Verluste auswirken, die beim Testen der installierten Verbindung gemeldet werden.

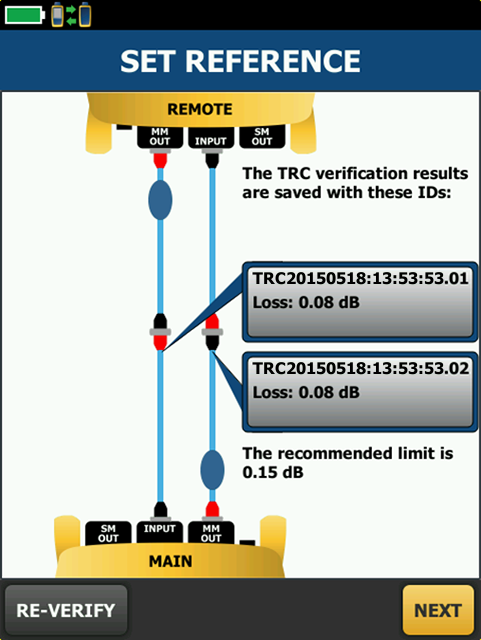

    Die Ergebnisse der TRC-Verifizierung werden automatisch im Versiv-Hauptverteiler gespeichert. Die zum Speichern der TRC-Verifizierung verwendete Kabel-ID basiert auf dem Datum und der Uhrzeit der Verifizierung. Im obigen Beispiel wissen wir, dass es am 18. Mai 2015 um 13:53 durchgeführt wurde. If you wanted to ensure your sources have stabilized, you could tap RE-VERIFY to see if the outcome changed. If it changes by more than ± 0,02 dB, your sources have not stabilized.
  10. Tippen Sie auf WEITER und trennen Sie die Einheiten von den Einbauadaptern.


  11. Drücken Sie auf die HOME Taste – Sie sind jetzt bereit zu testen.
  12. Stellen Sie eine Verbindung her.
  13. Drücken Sie TESTEN und innerhalb von 3 Sekunden werden Sie beide Fasern bei 850 nm und 1300 nm zertifiziert haben.

Hinweis: Erwägen Sie, eine Anforderung hinzuzufügen, um Ihre TRCs alle 500 Tests zu überprüfen. Beziehen Sie die Ergebnisse der TRC-Überprüfung mit Ihren Zertifizierungsergebnissen ein.
